2N EntryCom IP Audio-Kit - IP Briefkasten Sprechanlage
Beschreibung
Mit dem 2N EntryCom IP Audio Kit lassen sich individuelle Sprechanlagen und Systeme für vielfältigste Einsatzbereiche realisieren. Aber auch als OEM Lösung für Hersteller von Briefkastenanlagen und als Kommunikationselement für Klingeltableaus ist dieses Gerät ideal geeignet. Weitere Einsatzgebiete für das 2N EntryCom IP Audio Kit sind die Umrüstung bestehender Sprechanlagen auf IP und als Hinterbauausführung für Briefkastenanlagen, Stelen, individuelle Sprechplatten und Standsäulen. Aber auch als IP Einbauelektronik für Aufzüge, Infosysteme, Schrankenanlagen oder Kassen- und Geldautomaten ist das 2N EntryCom IP Audio Kit nutzbar.
Das 2N EntryCom IP Audio Kit unterstützt das Protokoll SIP 2.0 mit dem G.711 und G.722 Sprachcodec. Bis zu 16 Ruftaster sind anschliessbar und können einzeln programmiert werden. Neben zwei digitalen Ausgängen stehen zwei Logical Inputs und ein Relais-Ausgang zur Verfügung. Die Montage erfolgt entweder auf DIN Hutschiene oder als Wandmontage.
Die 2N EntryCom IP Audio-Kit wird als Basic-Version mit einem bereits sehr umfangreichen Leistungsumfang für Sprach- und Videokommunikation, Türöffnung und Kontaktsteuerung ausgeliefert. Das » Lizenzmodell für die 2N EntryCom IP bietet die Möglichkeit, benötigte Funktionen und Leistungsmerkmale je nach Bedarf per Lizenzupgrade zu aktivieren.

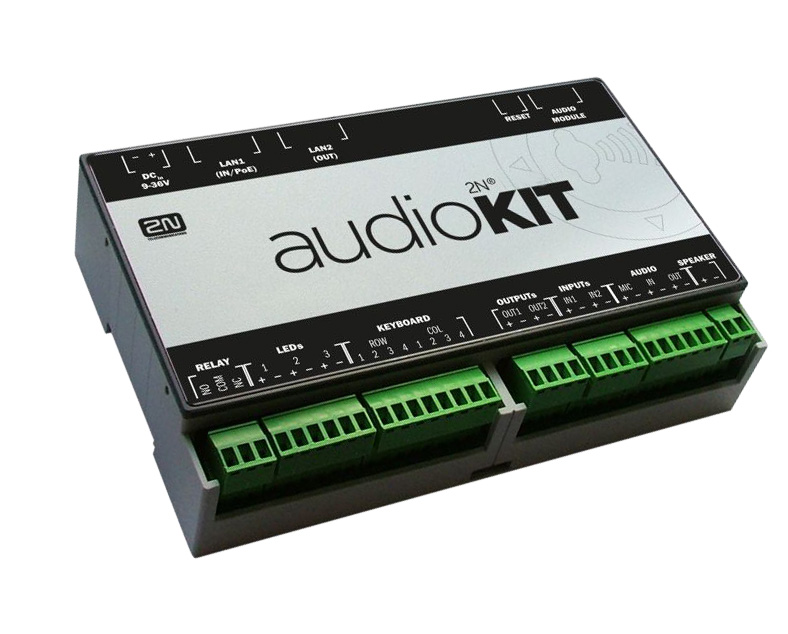

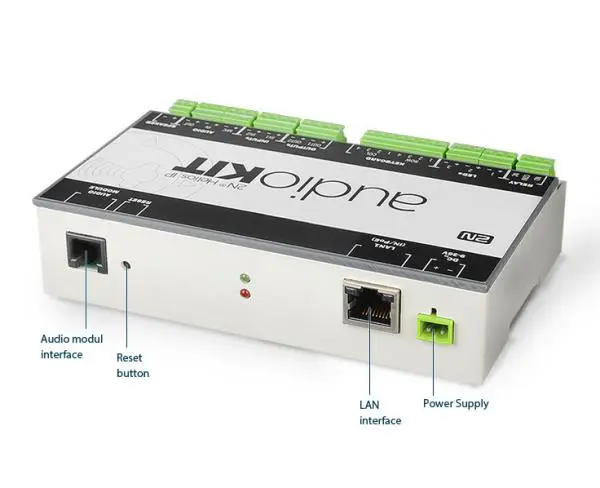

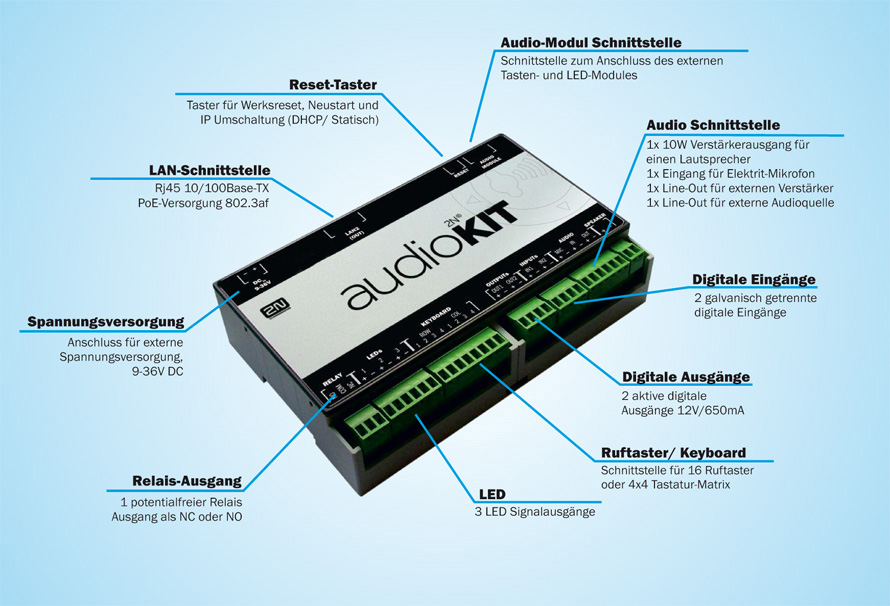

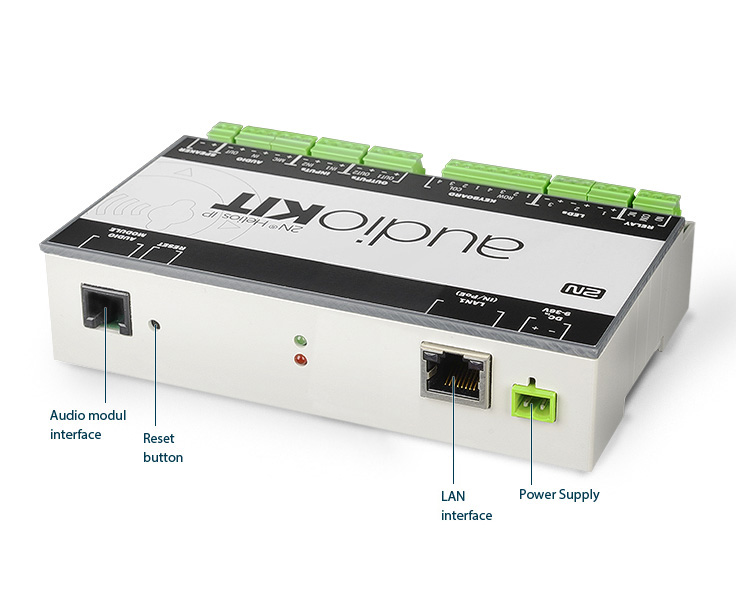

Anschlüsse 2N EntryCom IP Audio-Kit
Hauptmerkmale
- SIP Hinterbauelektronik mit Ethernetanschluss
- 16 Ruftaster anschliessbar
- 2 digitale Ausgänge, 1 Relaisausgang
- 2 logical Inputs
- Konfiguration per Webbrowser
- DHCP oder statische IP
- bis 3 Rufziele je Taster programmierbar
- Aktivierung der Ausgänge per DTMF
Einsatzbereiche
- Briefkastenanlagen
- Umbau- und Nachrüstung bestehender Sprechanlagen
- Schrankenanlagen/ Parkhäuser
- Geldautomaten
- Kassenautomaten
- Fahrstühle
- Infopoints
2N EntryCom Audio Kit Lite
Zusätzlich zum 2N EntryCom IP Audio-Kit ist dieses auch als 2N EntryCom IP Audio-Kit Lite mit reduziertem Funktionsumfang verfügbar. Insbesondere wenn die erweiterten Funktionen nicht benötigt werden, ist die Lite-Version eine preisgünstige Alternative. Einen Überblick zu den Unterschieden finden Sie in nachfolgender Tabelle:
| Funktionen | 2N IP Audio-Kit | 2N IP Audio-Kit Lite |
| 9-36V/ 1,5A Spannungsversorgung | ja | ja |
| PoE (Power over Ethernet) | ja | nein |
| LAN Schnittstelle | ja | ja |
| Integrierte Status-LED | ja | ja |
| Rest-Taster | ja | ja |
| Schnittstelle für Audio-Modul | ja | nein |
| Relais mit N/O und N/C Kontakt | ja | ja |
| 3 Ausgänge für Signal-LED | ja | nein |
| Schnittstelle für 4×4 Matrix-Kaypad oder 16 separate Taster | ja | nein ** |
| 2 programmierbare Ausgänge (12VDC/ 650 mA) | ja | nein |
| 2 programmierbare galvanisch getrennte Eingänge | ja | nein |
| Mikrofon-Eingang | ja | ja |
| Verstärker-Ausgang für Lautsprecher | ja | ja |
| Audio Line-In | ja | nein |
| Audio Line-Out | ja | nein |
| Real-time Uhr batteriegepuffert | ja | nein |
** Am 2N IP Audio-Kit Lite kann nur ein Ruftaster angeschlossen werden.
Technische Daten
Diese technischen Daten beziehen sich auf das 2N Audio-Kit (Art.Nr. 9154100) – in der 2N Audio-Kit Lite Version stehen nicht alle Funktionen und Leistungsmerkmale zur Verfügung (siehe Vergleichstabelle).
| IP Parameter | Signalisierung | SIP 2.0 (UDP) |
| Audio-Codec | G.711, G.722 | |
| Audio-Protokolle | RTP (G.711)/ RTSP | |
| IP-Protokolle | IPv4, ARP, TCP, UDP, DHCP, HTTP/HTTPS, IP 2.0, SNTP, TFTP, SMTP | |
| Audio Eigenschaften | Vollduplex | Ja |
| Lautstärkekontrolle | einstellbar mit automatischer Steuerung | |
| Ethernet-Schnittstelle | LAN Anschlüsse | 1x LAN |
| PoE | 802.3af (nicht bei Lite Version) | |
| Parameter | 10/100BASE-TX mit Auto-MDIX, RJ45 | |
| Empfohlene Kabel | Cat-5e und besser | |
| Audio-Schnittstelle | Mikrofon-Eingang | Elektrit-Mikrofon |
| Verstärker-Ausgang | Class D Verstärker, MONO Ausgang, THD < 1% Max. 10W / 4 Ohm Max. 5W / 8 Ohm Max. 2,5W / 16 Ohm | |
| Line-Out Ausgang | 600 Ohm | |
| Taster/ Keypad | Anzahl Taster | bis 16 Taster in 16×16 Matrix |
| Matrix-Output | 4 Anschlüsse COL1-4 Uout < 0,1V (L), Uout > 3,2 V (H), max. 8mA | |
| Matrix-Input | 4 Anschlüsse ROW1-4 Uin < 1,15V (L), Uin > 2,15 V (H), max. Uin = 5V | |
| LED Siginalisierung | Anzahl der Ausgänge | 3 (LED1+-, LED2+-, LED3+-) |
| Output current | Typ. 20mA | |
| Output voltage | Max. 12V * | |
| Digitaler Ausgang | Anzahl der Ausgänge | 2 (OUT1+- and OUT+-) |
| Output types | Aktiver Ausgang Kurzschlußsicher | |
| Ausgangsspannung | 12V DC * | |
| Output current | Max. 650mA | |
| Logische Eingänge | Anzahl der Eingänge | 2 (connectors IN1+- and IN2+-) |
| Input types | Galvanisch isolierter Eingang | |
| Characteristics | Uin < 1,1V (L), Uin > 3V (H), max. Uin = 32V | |
| Relais-Ausgang | Anzahl der Ausgänge | 1 (NC, NO, COM) |
| Limit (DC) | Max. 30VDC / 1A | |
| Limit (AC) | Max. 30VAC / 0,3A | |
| Mechanische Eigenschaften | Betriebstemperatur | -40°C up to +55°C |
| Luftfeuchtigkeit | 10% bis 95% nicht kondensierend | |
| Abmessung | 142x98x34mm (Art.-Nr. 9154100) 138x90x26mm (Art.-Nr. 9154101) | |
| Gewicht | max. 280g (Art.-Nr. 9154100) max. 150g (Art.-Nr. 9154101) | |
| Schutzklasse | IP20 | |
| Montageart | Wandmontage, DIN Hutschine |
* Hinweis: If power is supplied via adapter and power supply does not reach 12V, then output voltage is limited to power supply level.
Zubehör
Mikrofon und Lautsprecher Set
Mikrofon/ Lautsprecher-Set für EntryCom Audio-Kit, Audio-Kit Lite und Video-Kit
Dieses Mikrofon/ Lautsprechereinbauset ist zum direkten Anschluss an die 2N EntryCom IP Audio-Kit, 2N EntryCom IP Audio-Kit Lite und 2N EntryCom IP Video-Kit vorgesehen. Der Montagerahmen erleichtert den Einbau der Einheit und ist flächenbündig an der Frontplatte anzubringen um Rückkopplungen und Beeinträchtigungen durch Schallreflexionen zu vermeiden.
Verbinden Sie die Drähte der Mikrofon/ Lautsprechereinbaueinheit mit den entsprechenden Klemmen am 2N EntryCom IP Audio-Kit, 2N EntryCom IP Audio-Kit Lite oder 2N EntryCom IP Video-Kit. Die Länge des Anschlusskabel beträgt ca. 35cm und ist aufgrund der Charakteristik des Elektrit-Mikrofon nur bedingt verlängerbar. Für größere Abstände zwischen 2N EntryCom IP Audio- oder Video-Kit und dem Mikrofon ist der Mikrofonverstärker zu verwenden.
Technische Daten- Spannungsversorgung: 2,5 V DC bis 5,5 VDC
- Stromaufnahme: 4 mA
- Eingang: Elektret-Mikrofon
- Ausgänge: Line-out
- Frequenzbereich: 180 Hz bis 15 kHz (-3dB)
- Sonstiges: ALC/Rauschsperre (Noise Gate)
- Abmessungen (Platine): 11 x 31 mm, mit Schutzlack gegen Witterungseinflüsse
- für 2N EntryCom IP Audio-Kit und Video-Kit, jedoch nicht für das Audio-Kit in der Lite-Version
Installationsanleitung
