IP Video Türsprechanlage für AVM FRITZ!Box. Am AVM FRITZ!Fon C4 / C5 / C6 sehen wer vor der Tür steht und Tür bedienen!

Diese IP Video Türsprechanlage besticht nicht nur dur ihr flaches, edles, modernes Design, sondern auch durch eine eingebaute Farb-Videokamera! Durch ihre flache Form steht die Sprechanlage bei Aufputzmontage nur ca. 2cm von der Wand ab.
Angeschlossen an eine AVM FRITZ!Box können Sie sowohl mit AVM FRITZ!Fon C4, C5 und C6 als auch per APP mit Ihrem Smartphone bzw. PC, den Besucher an der Tür sehen, mit ihm kommunizieren und bei Bedarf die Tür öffnen. Auf Wunsch kann die Türsprechanlage den Türruf, entweder parallel oder zeitverzögert, an Ihr Handy / Smartphone weiterleiten, dazu ein Bild oder ein Video vom Besucher machen und es Ihnen per Mail zuschicken.

Video

Fa. AVM - Hersteller der FRITZ!Box - hat freundlicherweise diese Video Türsprechanlage in diesem Video vorgestellt. Die Moderatoren gehen hierbei ausführlich auf die Funktionsweise und die Einrichtung der Sprechanlage ein. Viel Spaß!

HD-Version mit 170° Erfassungswinkel

Funktionen

• Sehen Sie sofort beim Klingeln wer an der Türe steht per APP auf Ihrem Handy, Ihrem Fritz!Fon und sogar auf Ihrem (eingeschaltetem) PC, Laptop oder Tablet.
• optionaler WLAN / LAN Innenmonitor / Videostation
• App für Android und iOS
• Sprechen Sie mit dem Besucher und öffnen Sie Türe wenn gewünscht.
• 1-4 Klingelknöpfe (je nach Ausführung)
• Kamera LED Beleuchtung für Gespräche bei Dunkelheit
• Standardvariante: 120° vertikal Farb-Kamera
• HD-Variante: 170° vertikal Farb-Kamera
• SSL / TLS-Verschlüsselungsunterstützung für den E-Mail-Versand mit angehängten Bildern
• Wahl welche Telefone klingeln sollen
• Unterschiedliche Klingeltöne je nach Klingel oder Externanruf
• Sendet Email mit Foto und/oder Video wenn es geklingelt hat und Sie nicht zu Hause waren
• Unterstützt Ihren vorhandenen Türöffner
• Wetterfestes Aluminium Gehäuse
• Automatische Beleuchtung des Beschriftungsfeld bei Dunkelheit
• Zeitsteuerung für An- und Aus-Zeiten



Voraussetzung für die Installation

• Eine Fritz!Box der aktuellen Baureihe (72xx, 73xx, 74xx, 75xx, 63xx, 64xx, 64xx, 65xx, 68xx oder 69xx)
• Ein FRITZ!Fon MT-F, C4, C5 oder C6 (für die Übertragung des Bildes auf das Telefon)
• Passende Verkabelung an der Türklingel - Netzwerkkabel (CAT5, CAT6, CAT7) oder alternativ ein beliebiges 2-adriges Kabel mit Hilfe von 2-Draht-Netzwerk-Adapter
• Spannungsversorgung erfolgt über optionale Starter-Set 1 - PoE-Splitter, einen 12V AC/DC Trafo, PoE-Injector oder einem PoE-Switch

Wenn Sie sich hierbei nicht sicher sind, so steht Ihnen unsere Hotline unter der Tel.Nr.: 06404 - 92882-0 gerne zur Verfügung

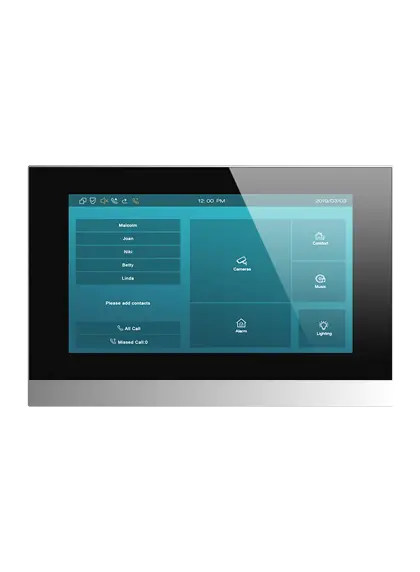

Innenmonitor / Innenstation / Videostation

Installationsmöglichkeiten

Es ist notwendig, die Sprechanlage mit Ihrer FRITZ!Box, Telefonanlage zu verbinden. Da es eine IP Türklingel ist, wird die Verbindung über Ihr Netzwerk hergestellt. Dafür gibt es mehrere Möglichkeiten.

Per LAN / Netzwerkkabel

Die beste und stabilste Möglichkeit ist per LAN / Netzwerkkabel

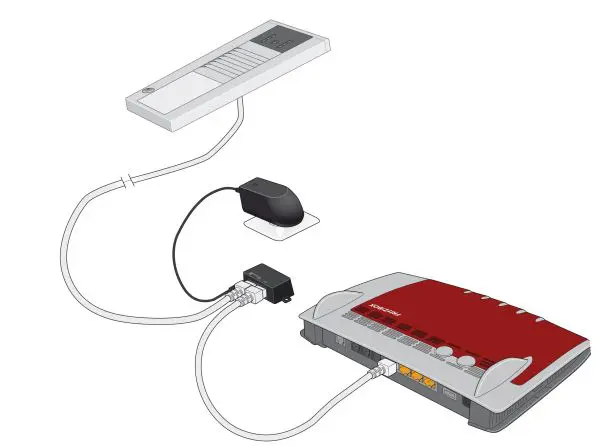

Dies ist die beste Möglichkeit. Verlangt aber, dass Netzwerkkabel (CAT 5, 6 oder 7) von der Fritz!box bis zur Türklingel verlegt wird.

Sollte es ohne großen Aufwand möglich sein, Netzwerkkabel zu verlegen, dann nehmen Sie ein fertiges Patchkabel in der passenden Länge (plus 1 oder 2 Meter Sicherheit) und schneiden Sie einen Stecker ab. Das Kabel wird dann von der Fritz!Box bis zur Türklingel verlegt, wobei die Seite mit dem Stecker bei der Fritz!Box sein soll. Dass der Stecker ab ist, ist kein Problem, da die einzelnen Adern an der Videotürklingel auch einzeln in Lüsterklemmen aufgelegt werden.

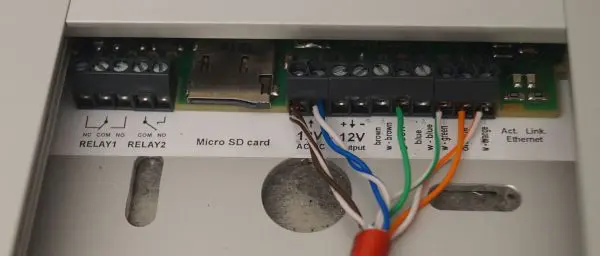

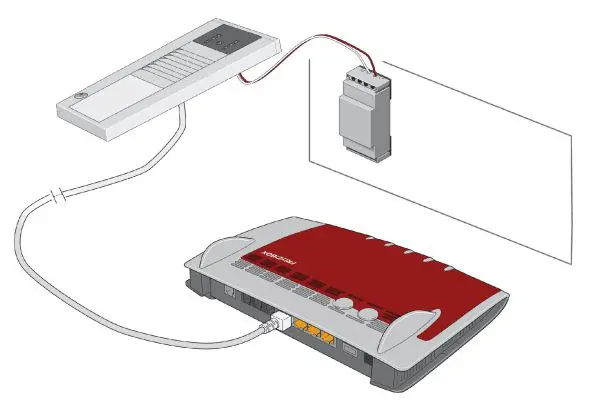

Alternativ ist es möglich, den existierenden Klingeltrafo zu nutzen. Dieser sitzt in der Regel im Keller. In diesem Fall wird die Klingel einfach per LAN Kabel direkt angeschlossen und die 12 Volt des Klingeltrafos werden benötigt:

IP Videosprechanlage per WLAN

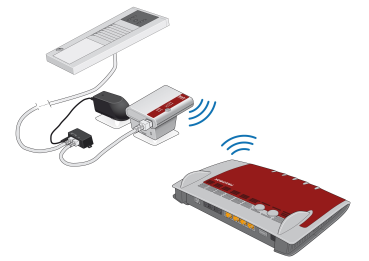

Sollte es zu aufwändig sein, Netzwerkkabel von der Fritz!Box bis zur Türklingel zu verlegen, dann ist zumindest Strom in erreichbarer Nähe (an der Innenseite) notwendig. Es reicht dann, ein kurzes Stück Netzwerkkabel von dieser Steckdose bis zur Türklingel zu verlegen. Bei der Steckdose wird dann der Strom für die Türklingel eingespeist und die WLAN Verbindung zu Ihrer Fritz!Box hergestellt.

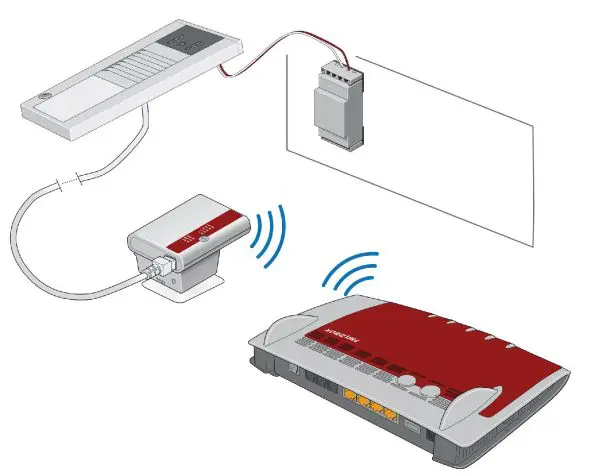

Alternativ ist es möglich, den existierenden Klingeltrafo zu nutzen. Dieser sitzt in der Regel im Keller. In diesem Fall wird die Klingel einfach per LAN Kabel direkt an den WLAN Repeater angeschlossen und die 12 Volt des Klingeltrafos werden benötigt:

Per DLAN / Powerline

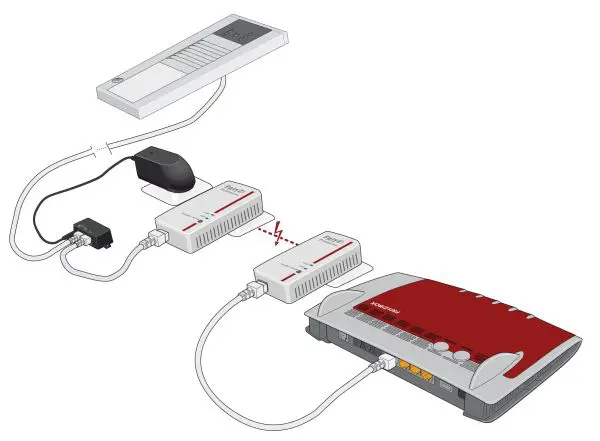

Sollte es zu aufwändig sein, Netzwerkkabel von der Fritz!Box bis zur Türklingel zu verlegen, dann ist zumindest Strom in erreichbarer Nähe (an der Innenseite) notwendig. Es reicht dann, ein kurzes Stück Netzwerkkabel von dieser Steckdose bis zur Türklingel zu verlegen. Bei der Steckdose wird dann der Strom für die Türklingel eingespeist und die Powerline Verbindung zu Ihrer Fritz!Box hergestellt.

Bitte achten Sie: sollten Sie bereits Powerline einsetzen, dann sollten die neuen Powerline Adapter mindestens die gleiche Geschwindigkeit bieten wie die vorhandenen. Auch wird es reichen, nur einen einzelnen Adapter zu nutzen und diesen mit den vorhandenen zu koppeln.

Alternativ ist es möglich, den existierenden Klingeltrafo zu nutzen. Dieser sitzt in der Regel im Keller. In diesem Fall wird die Klingel einfach per LAN Kabel direkt an den Powerline Adapter angeschlossen und die 12 Volt des Klingeltrafos werden benötigt:



Vorhandene Verkabelung nutzen

Kommen 6 oder mehr Adern am Standort der Türsprechstelle an, dann können diese (in den meisten Fällen) für die Anbindung der Videotürsprechstelle benutzt werden. 2 Adern werden für den 12 Volt Strom benötigt. 4 Adern sind für die Datenverbindung nötig. An der Stelle wo diese Adern ankommen, wird eine Netzwerkbuchse oder Netzwerkdose angebracht und diese Adern werden als Netzwerkkabel benutzt. Dies muss aber sicherheitshalber getestet werden. Wenn die Strecke zu lang ist (mehr als 5 Meter) oder der Querschnitt der Adern zu groß ist, dann kann es zu Probleme führen. Auch andere Störfaktoren wie das die Adern nicht entsprechend abgeschirmt sind und ineinader verdreht sind haben hier einen Einfluss. Verlassen Sie sicht darauf das es funktionieren wird. Es muss getestet werden. Rufen Sie uns an.

Es setzt natürlich auch voraus, dass ab dort, wo diese Adern ankommen, eine Netzwerkverbindung zum Router hergestellt werden kann.

Kommen nur 2 Adern am Standort der Klingel an, wird über diese der Strom für die Videoklingel geliefert und über Lösung 2 per LAN oder WLAN die Verbindung zum Router hergestellt. Alternativ sollten Sie über den Einsatz unserer analogen Türklingel nachdenken.

Optionales Zubehör

LAN-Web-Relais

2 Relais Ausgänge

Schalten Sie elektrische Geräte direkt aus Ihrem Browser oder mit Ihrer IP-Türsprechanlage: Gong / Klingel, Lampe, Garagentor, Hoftor, Türöffner, Schließmechanismus.

Das Relais kann Geräte mit folgender Stromaufnahme schalten:

• 12VDC/15A
• 24VDC/15A
• 125VAC/15A
• 250VAC/10A

Es benötigt ein 12 Volt Netzteil mit midestens 500mA

Strombverbrauch:

58mA (wenn beide Relais aus sind)92mA (wenn ein Relais an ist)
126mA (wenn beide Relais an sind)

Sicherheit für Ihr Netzwerk bzw. Netzwerkanschluss

Das Netzwerkkabel, mit der die IP Videoklingel mit Ihrem Netzwerk verbnden ist, endet direkt in der Videoklingel, wo es auf Klemmen befestigt ist.

Die IP Klingel könnte also aufgebrochen werden und mit wenigen Handgriffen wäre es möglich, das Netzwerkkabel mit einem Laptop zu verbinden und der Einbrecher hätte Zugriff auf Ihr Netzwerk.

Sollte eine oder mehreren der folgenden Bedingungen erfüllt sein, empfehlen wir den Einsatz einer Sicherungsmaßnahme:

• Sie haben ein Netzwerk, wo sich ein Einbruch tatsächlich lohnt (weil es sensible Daten gibt die ein lohnendes Ziel für ein Einbrecher sein könnten)
• Der Anbringungsort der Videoklingel von der Straße aus uneinsehbar ist und somit ein ungestörtes "Arbeiten" ermöglicht
• Sie einfach die Sicherheit haben möchten, dass es nicht so einfach möglich ist, sich in Ihr Netzwerk "einzuklinken"

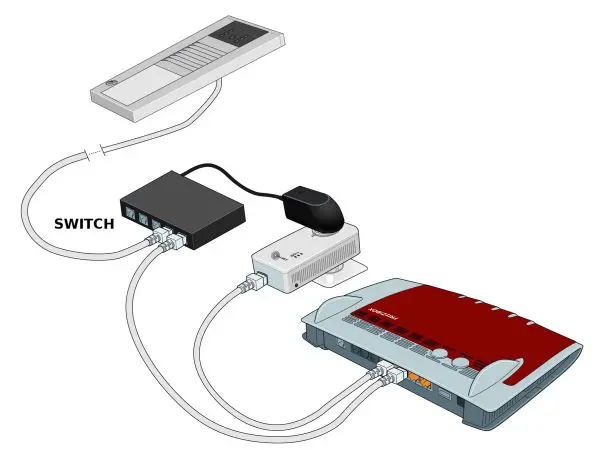

Die Sicherheitsmaßnahme besteht darin, den Zugang zum Netzwerk zu kappen, sobald die IP Sprechanlage, IP Videokamera, nicht mehr erreichbar, sprich das Kabel entfernt worden ist. Dafür nutzen Sie unsere intelligente Steckdose, dessen Aufgabe es ist, die IP Klingel oder IP Kamera zu überwachen und die Leitung zu kappen, sobald das Gerät aus dem Netz verschwindet. Dies wird einfach umgesetzt, indem an dieser Steckdose ein Switch angeschlossen wird, an dem wiederum die IP Videoklingel bzw. IP Kamera angeschlossen ist. Wird das Kabel an der IP Gerät abgeklemmt, erkennt dies die intelligente Steckdose und schaltet den Strom zum Switch ab. So ist die Leitung für den Einbrecher nutzlos.

Wetterschutzrahmen

Die IP Videosprechstelle ist wetterfest und benötigt in der Regel kein besonderer Schutz vor Wettereinflüssen.

Einzig in besonders exponierten Lagen, wie zum Beispiel an einem Gartentor, an einer Wand die nicht von einem Vordach geschützt ist oder durch direkten Einfluss von der Wetterseite, kann es ratsam sein, diesen Wetterschutz zusätzlich dazu zu bestellen.



Technische Daten

Schnittstelle	Ethernet, 10BaseT, 100MBaseTX
VoIP Protokoll	SIP 2.0
Audio	G.711u, G.711a, G.726-32b, GSM, G722, G729 (optional)
Band range	300 Hz - 3400 HZ
Echounterdrückung	automatisch
Spannungsversorgung	12V oder PoE IEEE802.3af
Max. Verbrauch	300mA bei 12V
Max. Schaltspannung Relais	max 48V bei 1A, 30V bei 2A
Temperatur	-20° + 80° C
Material	Aluminium
Schutzgrad	IP44
Montage	nur Aufputz
Abmessungen BxHxT	135 x 204 x 20
Gewährleistung	2 Jahre
Kamera
Video	JPEG, MJPG, stream H.263, H.264
Auflösung Standard-Variante	max. 640 x 480px - 0,3Mpx
Erfassungswinkel Standard-Variante	120° Vertikal, 110° Horizontal
Auflösung HD-Variante	1280 x 720 Pixel, 1MP
Erfassungswinkel HD-Varainte	170° Vertikal, 150° Horizontal
Frames	1-15 frames / sekunde
Nachtbeleuchtung	4 weiße LED



Lieferumfang

• IP Video Türsprechanlage mit 1, 2 oder 4 Klingeltasten (je nach Ausführung)
• Handbuch auf CD

Kindergarten | KiTa

Video Türsprechanlage für Kindergarten | KiTa | Kindertagesstätte | Familienzentrum | Krabbelgruppen

Wir haben diese und andere Videosprechanlagen, schon häufig und erfolgreich in Kindergärten, Kindertagesstätten eingesetzt. Anforderung ist fast immer die gleiche:

• Erzieherinnen, Erzieher und Mitarbeiter, sollten den Besucher am Telefon sehen, mit ihm kommunizieren, bei Bedarf die Tür öffnen, ohne dabei die Aufsichtspflicht zu verletzen.

Die Lösung ist genial einfach. Benötigt wird folgendes:

• 1 AVM FRITZ!Box - am besten eine der neuesten Generation
• 1-4 AVM FRITZ!Fon C4, C5 oder C6 Telefonen, wobei die Anzahl der Mobilteile meist von der Anzahl der Gruppen abhängt
• 1 IP JKS Video Türsprechanlage mit 1-4 Klingeltasten
• 1 PoE-Splitter, PoE-Injector bzw. 12V DC Trafo
• optional: Falls das Gebäude bzw. das Gelände zu weitläufig ist, benötigt man zur Verstärkung des DECT-Signals, AVM DECT Repeater 100
• optional: 1 LAN-WEB-Relais zur absicherung des Türöffners

Diese Kombination ermöglicht den Mitarbeitern des Kindergartens, die Kinder durchgängig zu betreuen, ohne dabei ständig zur Tür rennen zu müssen.
Sie sehen den Besucher am Mobilteil und entscheiden ob sie die Tür gleich öffnen oder erst mit ihm Sprechen wollen. Selbstverständlich kann mit den Mobilteilen auf weiterhin ganz normal telefoniert werden.

Downloads

	Anleitung zur Einrichtung, Montage und Inbetriebnahme
	Bohrschablone
	Anleitung für iBell home App
	Anleitung für Linphone App
	Flyer / Infoblatt
	Firmware 3.5.44 mit Sprachdatei
	Firmware 3.4.60

distributed by Jakobi Kommunikationssysteme GmbH

Dies sind Informationen des Hersteller. Änderungen und Irrtümer vorbehalten.
